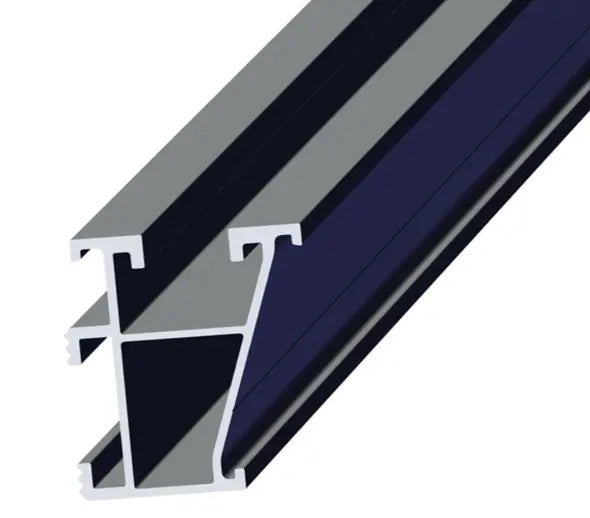

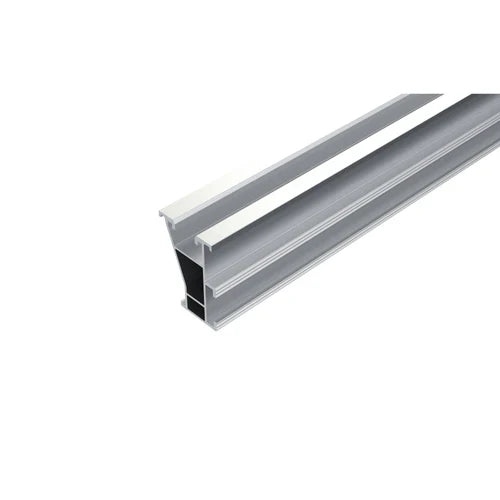

Das Aerocompact Modultragprofil X40 (3,3 m) ist ein hochwertiges Aluminium-Montageprofil für Photovoltaikanlagen. Es dient als tragende Schiene zur sicheren Befestigung von Solarmodulen auf verschiedenen Dachtypen.

Das Profil ist Teil des Aerocompact Montagesystems und kann mit Dachhaken, Klemmen und weiteren Systemkomponenten kombiniert werden. Durch das spezielle Profil-Design wird eine hohe statische Belastbarkeit bei gleichzeitig geringem Materialeinsatz erreicht.

Vorteile

• Robuste Aluminium-Montageschiene

• Hohe statische Tragfähigkeit

• Schnelle Montage durch Hammerkopfschrauben-System

• Kompatibel mit vielen Aerocompact Montagesystemen

• Korrosionsbeständig und langlebig

• Geeignet für verschiedene Dacharten

Das Profil besitzt spezielle Montagekanäle für Hammerkopfschrauben M8/M10 oder Klick-Verbindungen, wodurch Module und Zubehör schnell befestigt werden können.

Technische Daten

Allgemeine Daten

• Hersteller: Aerocompact

• Produkttyp: Modultragprofil / Montageschiene

• Serie: X40

• Anwendung: Photovoltaik-Unterkonstruktion

Abmessungen

• Länge: 3300 mm (3,3 lfm)

• Breite: 35 mm

• Höhe: 40 mm

Material

• Aluminium EN AW-6063 T66

• Korrosionsbeständig

• geeignet für Außenmontage

Gewicht

• ca. 2,2 – 2,5 kg pro Schiene (3,3 m)

Montagesystem

• oberer Montagekanal für Hammerkopf 28/15 M8 oder Klick-Sockel

• seitlicher Montagekanal für Hammerkopf 28/15 M8/M10

• kompatibel mit Aerocompact Systemen:

  • COMPACTPITCH XT

  • COMPACTPITCH XW

  • COMPACTMETAL TM

Einsatzbereiche

• Photovoltaikanlagen auf Ziegeldächern

• Trapezblech- und Metalldächer

• Gewerbe- und Industrieanlagen

• Wohnhaus-PV-Installationen

Das Modultragprofil bildet die tragende Verbindung zwischen Dachbefestigung (z. B. Dachhaken) und Solarmodul.
