Beschreibung & technische Angaben

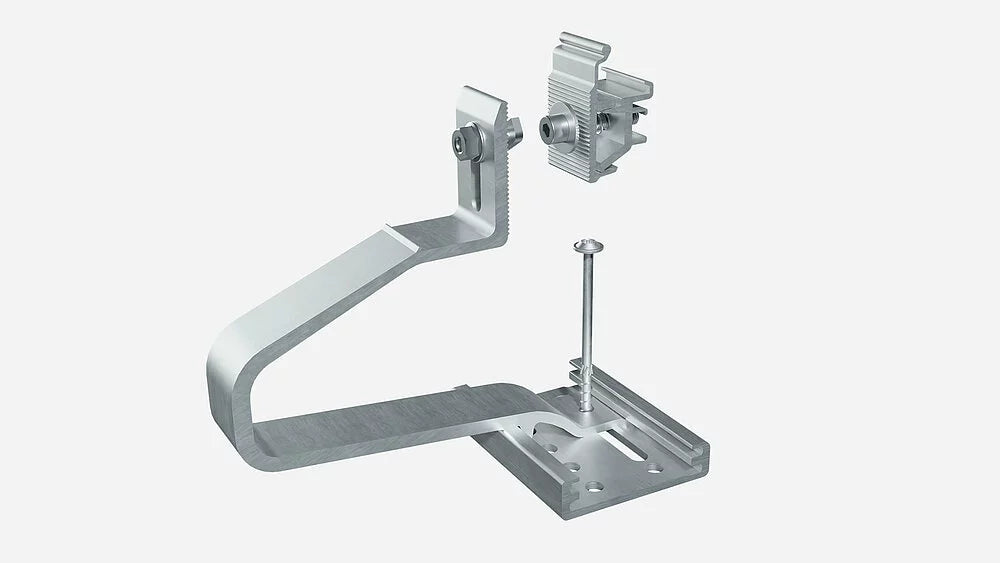

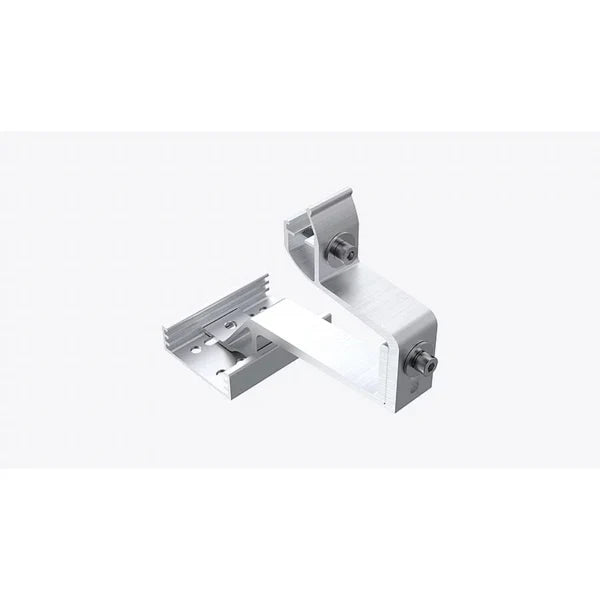

Der Aerocompact Aluminium Dachhaken ist eine hochwertige Befestigungslösung für die Montage von Photovoltaik-Unterkonstruktionen auf Ziegeldächern. Durch die robuste Aluminiumkonstruktion, die doppelte Höhenverstellung sowie die sichere Verbindung mittels Hammerkopfschraube (M8) bietet der Dachhaken maximale Stabilität und eine einfache Installation.
Der Dachhaken wird direkt auf dem Dachsparren verschraubt, wodurch die entstehenden Kräfte durch Wind und Schnee optimal in die Dachunterkonstruktion abgeleitet werden. Dank der flexiblen Grundplatte kann der Haken über die gesamte Breite positioniert werden, was die Montage deutlich erleichtert.
Das System ist Teil der Aerocompact COMPACTPITCH-Montageserie und kompatibel mit den Montageschienen X40 und X50.
Vorteile des Dachhakens
-
Hochwertige Aluminiumkonstruktion
-
Doppelt höhenverstellbar für flexible Anpassung an Dachlatten
-
Kompatibel mit Aerocompact X40 und X50 Montageschienen
-
Befestigung über Hammerkopfschraube M8
-
Vormontierte Baugruppe für schnelle Installation
-
Hohe statische Belastbarkeit
-
Korrosionsbeständige Schrauben aus Edelstahl A2-70
-
Optimal für Photovoltaikanlagen auf Ziegeldächern
Die flexible Montage ermöglicht eine schnelle Installation und eine optimale Ausrichtung der PV-Module.
Technische Daten
Allgemeine Daten
-
Produkttyp: Dachhaken für PV-Montagesysteme
-
Hersteller: Aerocompact
-
Material: Aluminium
-
Montageart: Sparrenmontage
-
Anwendung: Schrägdächer / Ziegeldächer
-
Verstellbarkeit: 2-fach höhenverstellbar
Mechanische Eigenschaften
-
Tragfähigkeit: ca. 1,95 – 2,87 kN (modellabhängig)
-
Grundplatte: ca. 105 × 90 mm
-
Hakenprofil: ca. 40 × 8 mm Aluminiumprofil
-
Höhenverstellbereich: abhängig von Dachlattenhöhe
-
Ziegelöffnung: ca. 45 mm möglich
-
Abstand zum Sparren: ca. 42 – 54 mm
Materialien
-
Dachhaken: Aluminiumlegierung (z. B. EN AW-6005A)
-
Grundplatte: Aluminium EN AW-6063 T6
-
Schrauben: Edelstahl A2-70
Kompatibilität
-
Montageschienen: Aerocompact X40 / X50
-
Befestigung: Hammerkopfschraube M8 (z. B. M8×20)
-
Modulmontage: über Aerocompact Schienensystem
Hammerkopfschrauben werden zur sicheren Befestigung von Schienenprofilen und Komponenten im PV-Montagesystem verwendet.
Montage
-
Dachziegel entfernen
-
Dachhaken auf dem Sparren positionieren
-
Grundplatte mit Holzschrauben befestigen
-
Dachziegel anpassen oder ausschneiden
-
Montageschiene mit Hammerkopfschraube befestigen
-
PV-Module montieren
Der Dachhaken leitet die Last direkt über den Sparren in die Dachkonstruktion und sorgt so für maximale Stabilität der PV-Anlage.
Einsatzbereiche
-
Photovoltaikanlagen auf Ziegeldächern
-
Wohnhäuser und Gewerbegebäude
-
PV-Montagesysteme mit Schienensystem
-
Anlagen mit hohen Wind- und Schneelasten
